ELM327 USB - универсальный OBD-II адаптер для диагностики автомобилей



Диагностический адаптер ELM327 — новейшая разработка OBDII сканера используемая для диагностики автомобилей при помощи персонального компьютера. Поддерживает все известные протоколы ODB2 и совместим с множеством дианостических программ. Интерфейс связи с персональным компьютером — usb или bluetooth.

Основные возможности

При помощи ELM327 можно выполнять следующие операции:

Читать диагностические коды ошибок, как стандартные, так и специальные коды производителя, а также отображать их значение (в базе данных приведены более 3000 кодов различных ошибок).

Производить очистку ошибок и выключать MIL (надпись «Check Engine» на приборной панели).
Отображать значения различных датчиков, запись данных и вывод графиков, включая:

  • Обороты двигателя
  • Нагрузка двигателя
  • Температура охлаждающей жидкости
  • Состояние топливной системы
  • Скорость движения автомобиля
  • Краткосрочный расход топлива
  • Долгосрочный расход топлива
  • Абсолютное давление воздуха
  • Опережение зажигания
  • Температура всасываемого воздуха
  • Массовый расход воздуха
  • Положение дроссельной заслонки
  • Лямбда-зонд
  • Давление топлива
  • Многое другое...



Использование сканера ELM327 предоставляет владельцу автомобиля широкие возможности для чтения и удаления возникающих ошибок в ЭБУ, а также контроля основных параметров работы двигателя.



Поддерживаемые протоколы OBD-II:

  • SAE J1850 PWM (41.6 kbaud)
  • SAE J1850 VPW (10.4 kbaud)
  • ISO 9141-2 (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (fast init, 10.4 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 250 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 250 kbaud)
  • SAE J1939

Адаптер ELM327 Работает с американскими бензиновыми авто с 1996 г., европейскими бензиновыми авто с 2001 г., дизельными авто с 2004 г.

Комплектность поставки

  • Адаптер
  • СD с ПО
  • Шнур OBD2
  • USB кабель

Технические характеристики

  • 16 контактный OBDII разьем, адаптер с процессором ELM327
  • Светодиоды: OBD Tx/Rx, RS232 Tx/Rx, Power
  • Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения
  • Ток покоя: 45 mA
  • Скорость обмена: 38400 бод

Цена: 1200 рублей







Универсальный диагностический адаптер ELM327 v1.5 USB в пластиковом корпусе.



ELM 327 v.1.5 USB – это  версия хорошо известного диагностического сканера обслуживающего все автомобили, которые поддерживают протоколы ISO и CAN-шину в пластиковом корпусе. Его помощь неоценима в каждом сервисном центре



Комплектация устройства:
ELM327;
CD-диск с драйверами
.

Цена: 700 рублей






 ELM327 Bluetooth сканер для диагностики автомобилей по блютусу

Диагностический адаптер ELM327 — новейшая разработка OBDII сканера используемая для диагностики автомобилей при помощи персонального компьютера. Поддерживает все известные протоколы ODB2 и совместим с множеством дианостических программ.

В отличие от USB, Bluetooth версия позволяет проводить диагностику на расстоянии. Кроме того появляется возможно использование адаптер не только с персональным компьютером, но и с КПК и мобильным телефоном (необходимо соответствующее программное обеспечение).

Основные возможности

При помощи ELM327 можно выполнять следующие операции:

Читать диагностические коды ошибок, как стандартные, так и специальные коды производителя, а также отображать их значение (в базе данных приведены более 3000 кодов различных ошибок).

Производить очистку ошибок и выключать MIL (надпись «Check Engine» на приборной панели).
Отображать значения различных датчиков, запись данных и вывод графиков, включая:

  • Обороты двигателя
  • Нагрузка двигателя
  • Температура охлаждающей жидкости
  • Состояние топливной системы
  • Скорость движения автомобиля
  • Краткосрочный расход топлива
  • Долгосрочный расход топлива
  • Абсолютное давление воздуха
  • Опережение зажигания
  • Температура всасываемого воздуха
  • Массовый расход воздуха
  • Положение дроссельной заслонки
  • Лямбда-зонд
  • Давление топлива
  • Многое другое...

Использование сканера ELM327 предоставляет владельцу автомобиля широкие возможности для чтения и удаления возникающих ошибок в ЭБУ, а также контроля основных параметров работы двигателя.

Поддерживаемые протоколы OBD-II:

  • SAE J1850 PWM (41.6 kbaud)
  • SAE J1850 VPW (10.4 kbaud)
  • ISO 9141-2 (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (fast init, 10.4 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 250 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 250 kbaud)
  • SAE J1939

Адаптер ELM327 Работает с американскими бензиновыми авто с 1996 г., европейскими бензиновыми авто с 2001 г., дизельными авто с 2004 г.

PIN-код необходимый для установления соединения: 1234

Комплектность поставки

  • Адаптер
  • СD с ПО
Цена: 600 рублей за версию 2.1




 Mini ELM327 Bluetooth - сканер для диагностики автомобилей без проводов.

В отличие от ELM327 Bluetooth данный адаптер имеет меньшие габаритные размеры 7х4,5х2 см. Это преимущество позволяет использовать его во время движение, в тех автомобилях в которых использование обычного ELM327 Bluetooth затруднено или не возможно. По причине того, что адаптер сильно выступает и во время управления автомобилем мешает ногам водителя.

PIN-код необходимый для установления соединения: 1234

Комплектация:

  • Адаптер

  • СD с ПО

Цена: 600 рублей (v. 2.1) или 700 рублей (v. 1.5)





ELM327 Bluetooth с функцией отключения питания

Данное устройство сохранили все функции давно знакомых ELM327 Bluetooth, Mini ELM327 Bluetooth и Super mini ELM327 Bluetooth адаптеров, но дополнительно имеет кнопку включения/выключения, что позволяет отключать подачу +12 вольт на устройство, не вынимаю его из диагностического разъема. Это очень удобно при использовании ELM327 в качестве бортового компьютера. Vgate OBD II имеет световую индикацию рабочего режима. Кнопка включения/выключения очень хорошо прощупывается, что позволяет "в слепую" безошибочно определять вкл. или выключен адаптер.

Цена: 600 рублей (v. 2.1) или 700 рублей (v. 1.5)




Автосканер ELM327 WiFi-USB

ELM327 WI FI  + USB это новейший диагностический прибор, который обменивается данными через Wi-Fi  или USB. Этот факт позволяет проводить диагностику на значительных удалениях от автомобиля. Кроме того, для диагностики можно применять не только ноутбук, но и Iphone или Ipad. Адаптер подключается к автомобилю через штатный диагностический разъём и поддерживает все протоколы OBD II: (ISO9141, ISO14230, J1850 PWM, J1850 VPW, ISO15765-4(CAN)). Возможности сканера в большей степени зависят от используемого программного обеспечения. Для Iphone и Ipad наибольшее распространение получили следующие диагностические программы: FUZZYCar, Rev Lite, DashCommand, Speedport.

Цена: 1700 рублей (под заказ)




OBD II Wi-Fi -автомобильный диагностический адаптер для Apple iPad, iPhone, iPod

Удобный и простой в использовании WiFi OBD-II автомобильный диагностический инструмент для автомобилей, беспроводное соединение с вашим Apple IPAD, iPhone, IPod Touch, и ноутбуком. Используйте с WiFi программным обеспечением для легкого контроля вашего автомобиля в реальном времени!

Маленькие размеры, всего 67 х 21 х 31 мм и с 1,8-метровый кабель, этот крошечный прибор только надо подключить и начать диагностику, адаптер можно удобно разместить в любом месте в вашем автомобиле. Когда вам это нужно, просто используйте ваше WiFi программное обеспечение БД, чтобы сразу показать вам всю информацию о Вашем автомобиле:

  • Скорость автомобиля
  • RPM
  • Расход топлива
  • Температура охлаждающей жидкости двигателя
  • Давления топлива
  • Расчетная нагрузка на двигатель
  • Положения дроссельной заслонки
  • Давление впускного коллектора
  • Температура на входе воздуха
  • Массовый поток воздуха
  • Уровень топлива
  • Атмосферное давление
  • Система EVAP давление пара
  • и др.

Многое зависит от того, какое программное обеспечение вы используете.

Поддерживаемые протоколы:

  • ISO 9141
  • ISO 11898(aka. CAN)
  • ISO 14230(aka. KWP2000)
  • ISO 15765(aka. CAN)
  • SAE J1939

Технические характеристики:

  • SSID (идентификатор сети): WiFiOBD
  • IP: 192.168.0.10
  • маска подсети: 255.255.255.0
  • Port: 35000
  • Радиус действия : 50 ft (Line of sight)
  • Антена: внутренняя
  • Wifi стандарт: 802.11a/b/g
  • Рабочая температура: -15 +100 градусов Цельсия
  • Размеры: 67 х 21 х 31 мм

Цена: 1800 рублей (под заказ)






ELM-327 OBD2 WiFi без кабеля

Удобный и простой в использовании WiFi OBD-II автомобильный диагностический инструмент для автомобилей, беспроводное соединение с вашим Apple IPAD, iPhone, IPod Touch, и ноутбуком. Используйте с WiFi программным обеспечением для легкого контроля вашего автомобиля в реальном времени!



Поддерживаемые протоколы OBD-II:

  • SAE J1850 PWM (41.6 kbaud)
  • SAE J1850 VPW (10.4 kbaud)
  • ISO 9141-2 (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
  • ISO 14230-4 KWP (fast init, 10.4 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 500 kbaud)
  • ISO 15765-4 CAN (11 bit ID, 250 kbaud)
  • ISO 15765-4 CAN (29 bit ID, 250 kbaud)
  • SAE J1939

Цена: 1000 рублей

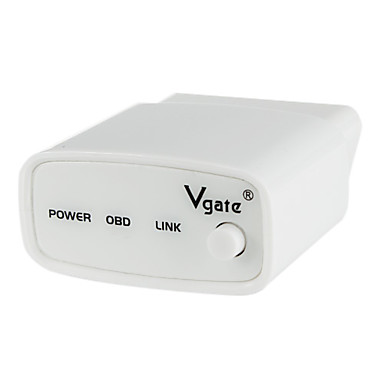

 ELM327 Bluetooth v 1.5 в белом корпусе и с функцией отключения питания.



Данное устройство сохранили все функции давно знакомых   ELM327 Bluetooth, Mini ELM327 Bluetooth и Super mini ELM327 Bluetooth  адаптеров, но дополнительно имеет кнопку включения/выключения, что позволяет отключать подачу +12 вольт на устройство, не вынимаю его из диагностического разъема. Это очень удобно при использовании ELM327  в качестве бортового компьютера. Vgate OBD II имеет световую индикацию рабочего режима. Кнопка включения/выключения очень хорошо прощупывается, что позволяет "в слепую" безошибочно определять вкл. или выключен адаптер.

Корпус Vgate OBD-II Bluetooth изготовлен из высококачественного пластика и  имеет малые габаритные размеры,  всего 50 х 45 х 21 мм. При таких габаритных размерах Vgate не мешает управлению автомобилями, в которых диагностический разъем расположен в районе ног водителя.

Цена: 1500 рублей (под заказ)


Софт

Для андройда:

Torque Pro (OBD2 / автомобиль)



Краткое описание:
Программа для диагностики автомобилей с интефейсом OBD-II

Описание:
Программа предназаначена для получения и отображения дигностической информации о работе двигателя через интерфейс OBD-II.
Для подключения нужен OBD-II bluetooth адаптер.
В описании программ рекомендуется покупать:
Собственно программа умеет получать всю информацию по интерфейсу OBD2.
Имеется 7 настраиваемых экранов. Можно выводить информацию в виде графиков, цифровых значений, циферблата. Есть несколько предопределённых виджетов, можно создавать свои.

Программа умеет отображать текущие параметры работы двигателя, отображать и рашифровывать коды ошибок, стирать ошибки из ЭБУ автомобиля(погасить ламочку check engine на приборной панели).
подробное описание стандартных параметров есть на википедии OBD-II_PIDs.
Можно настроить алармы на различные значения датчиков, например температура охл.жидкости, обороты двигателя, скорость.
Можно загрузить или самому настроить раширенный набор OBD2_PIDов, определяемых производителем автомобиля.
Программа умеет автоматически отправлять логи значений датчиков на web сервер и после можно посмотреть маршрут и значения датчиков в разное время.

Домашняя страница: http://torque-bhp.com/software/torque-android-obd2-adapters/
Android Market Web: https://market.android.com/details?id=org.prowl.torque

Скачать - Torque_Pro_OBD2__Car_v1.8.10.apk



                          Диагностика ЭСУД ВАЗ с помощью ELM327


Работа с адаптером ELM 327 по каналу Bluetooth, чтение/сброс ошибок ЭСУД, отображение параметров ЭСУД Январь 7.2/7.2+ , БОШ 1.5.4.

Описание:
Программа предназначена для считывани/сброса ошибок ЭСУД (DTC) ВАЗ с помощью адаптера ELM 327 Bluetooth и Android-устройств. Пока поддерживается работа с блоками ЭСУД "ЯНВАРЬ 7.2/7.2+" , "ЯНВАРЬ 5", "БОШ 1.5.4". Сам "обкатываю" её только на своём авто с блоком Январь 7.2 , поэтому не могу гарантировать работу с другими блоками, т.к. нет возможности проверить на других автомобилях.

  Скачать:     elm-vaz-1.42


                                                                Для Apple IOS

Скачать -  dashcommand_3.1 (инструкция)





Для symbian (Nokia)

OBDScope.rar



Для Windows:

Proscan 5.9



Edge Analysis DataPro Plus 14.2.0



ScanXL™ Professional v3.5.1



Digimoto 5.rar





  m3scan для Mazda3 от 19 января 2012 года

О программе

m3scan - программа для отображения, записи логов и визуализации параметров (PID) автомобиля, работающая с ELM327-cовместимым сканером по протоколу OBD-II, в том числе имеется возможность расширенной диагностики (Enhanced PIDs) для Mazda3.





FORScan



FORScan - это простой программный сканер для автомобилей Форд, Мазда, Линкольн и Меркури, оснащенных поддержкой OBD2, который работает с OBD2-RS232 адаптерами типа ELM327.

В настоящее время существует множество OBD2 сканеров, чем же отичается FORScan? Тем, что он разработан специально для машин марки Ford и не совместим с автомобилями других производителей, даже если у них есть разъем OBD2. Однако, FORScan совместим с автомобилями, в которых используется то же семейство протоколов Ford (Mazda, Mercury и т.п.). Таким образом, FORScan поддерживает специфические особенности протоколов Ford и в этом его преимущество перед другими сканерами.

Например, FORScan может обнаруживать модули, которые не видят обычные OBD2 сканеры; показывать коды неисправности, которые не понимают другие OBD2 сканеры; отображать, причем с очень высокой скоростью, параметры (PIDs) недоступные для OBD2 сканеров. Другими словами, FORScan может делать то, что не могут делать другие сканеры.

Также, FORScan обладает рядом других достоинств. Например, FORScan - БЕСПЛАТНЫЙ программный продукт, что является большим плюсом для этого класса программного обеспечения. К тому же она быстрая, занимает мало места и проста в использовании.



 Основные возможности



  • Чтение и сброс кодов ошибок всех модулей (см. список поддерживаемых модулей)
  • Быстрое считывание данных с датчиков двигателя
  • Запуск диагностических тестов

    Поддерживаемые модули:

  • Модуль управления двигателем (Powertrain Control Module - PCM)
  • Модуль управления трансмиссией (Transmission Control Module - TCM)
  • Модуль управления полным приводом (4x4 Control Module - 4x4)
  • Антиблокировочная система (Anti-lock braking system - ABS)
  • Электронный парковочный тормоз (Electronic Parking Brake - EPB)
  • Усилитель руля с переменным усилем (Variable Assist Power Steering - VAPS)
  • Модуль контроля за положением рулевого колеса (Steering Angle Sensor Module - SASM)
  • Общий модуль электроники (General Electronic Module - GEM)
  • Модуль безопасности (Restraint Control Module - RCM)
  • Модуль панели приборов (Hybrid Electronic Cluster - HEC)
  • Модуль навигации (Navigation Controller - NAV)
  • Модуль управления передним светом (Front Lighting Control Module - FLM)
  • Модуль управления головных фар (Headlamp Control Module - HCM)
  • Модуль управления звуковой системой (Audio Control Module - ACM)
  • Контроллер электроники управления температурой в салоне (Electronic Air Temperature Controller - EATC)
  • Модуль двери водителя (Driver Door Module - DDM)
  • Модуль водительского сиденья (Driver Seat Module - DCM)
  • Модуль парктроника (Parking Aid Module - PAM)
  • Модуль контроля за давлением в шинах (Tire Pressure Monitor - TPM)

    Поддерживаемые автомобили:

    Любой автомобиль марки Ford, который определяется адаптерами ELM327.

    Поддерживаемые протоколы:

  • FORD HS CAN
  • FORD SCP (J1850 PWM)
  • FORD 9141 (только ELM327)

    Замечание: Ford MS CAN не поддерживается стандартным адаптером ELM327. Поддержка нестандартных (переделанных для переключения на MS CAN) адаптеров планируется реализовать в следующих версиях.

     Требования

Адаптер OBD2-RS232 типа ELM327, подключенный к ноутбуку или любому другому устройству под управлением ОС Windows 2000/XP/Vista/7.

Скачать -FORScanSetup2.1.13.beta.exe

            Инструкция FORScan.rar




 Драйвера для Windows 7, Windows XP



 Драйвера для адаптеров ELM327 USB на чипе FTDI:
ИД оборудования: VID_0403&PID_6001   CDM20814

Драйвера для адаптеров ELM327 USB на чипе PL2303:
ИД оборудования: VID_067B&PID_2303  PL2303HX

Драйвера для адаптеров ELM327 USB на чипе CH340

USB-RS232 PL-2303 VID_1A86&PID_7523 usb2.0-ser CH340

Драйвера для адаптеров ELM327 USB на чипе CP210x:
ИД оборудования: VID_10C4&PID_EA60  CP2102


Дополнительная информация



Список реально протестированных автомобилей адптером ELM327 USB и ELM327 Bluetooth.docx
